Hose description

一、规格及其主要指标

内径DN(㎜)	25	40	50	65	80	100	150	200	250	300
重量（Kg/米)±1	1.5	1.9	2.3	2.5	3.3	6	11	15	21.6	27.8
弯曲半径（mm）±100	200	200	225	225	350	400	575	800	1000	1200
长度(m)-1%--+2%	20M			200M			150M	100M	12M
内径DN允差（㎜）	±1			±2			±3
电阻（Ω）	≤1.5Ω/M						≤1Ω/M
工作压力（MPa）	0.6-2.5MPa								0.6-1.6MPa
温度（℃）	-40～+150

二、产品分类及其应用

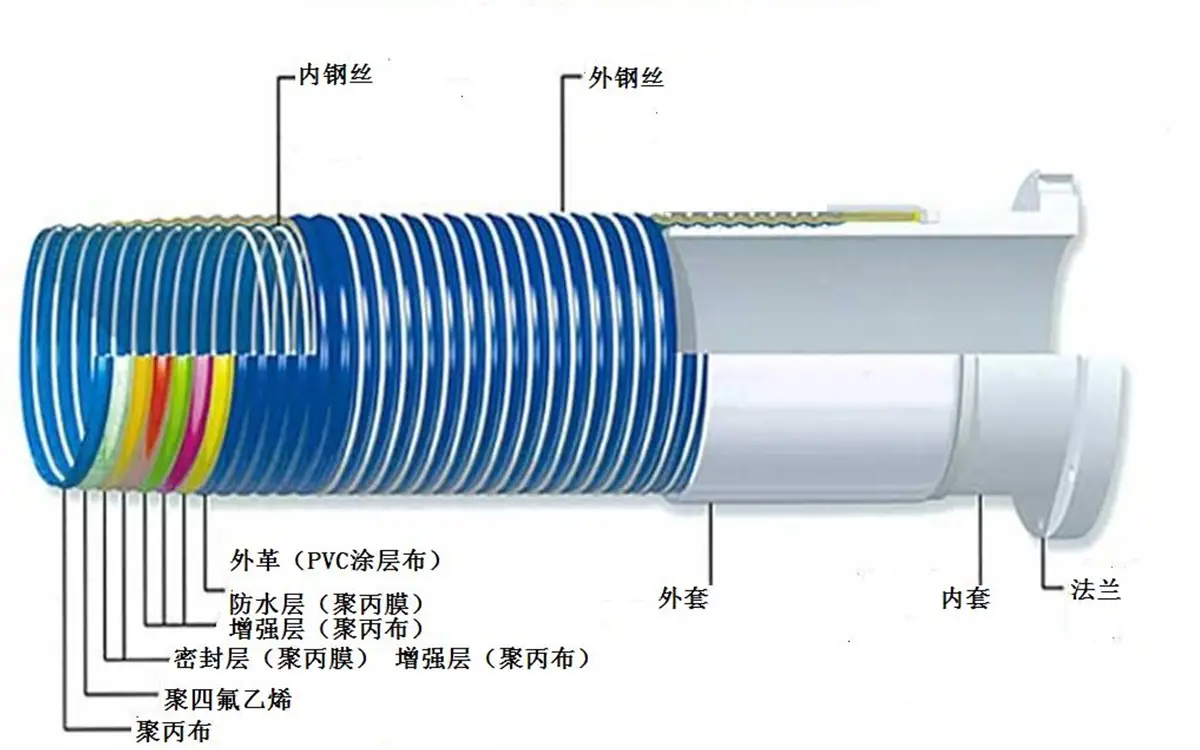

类别	内钢丝	外钢丝	内夹层	外壁	适用范围
GGE	碳钢镀锌	碳钢镀锌	特制高强度聚丙（酯）织物、密封层及增强层。	阻燃耐温抗紫外线PVC涂覆材料	碳氢类化合物：汽油、柴油、原油、润滑油、石油溶剂油；水；氮气等
GGT	碳钢镀锌	碳钢镀锌	特制高强度聚丙（酯）织物、内衬PTFE、玻纤层、聚丙烯密封层及增强层。	阻燃耐温抗紫外线PVC涂覆材料	对金属腐蚀性不强的化工品，如苯类醇类等
SGE	不锈钢丝	碳钢镀锌	特制高强度聚丙（酯）织物、密封层及增强层。	阻燃耐温抗紫外线PVC涂覆材料	碳氢类化合物：汽油、柴油、原油、润滑油、石油溶剂油；水；氮气等
SGT	不锈钢丝	碳钢镀锌	特制高强度聚丙织物、内衬PTFE、玻纤层、聚丙烯密封层及增强层。	阻燃耐温抗紫外线PVC涂覆材料	化工溶剂类：苯酚、醋酸、烧碱等化工溶剂
SSE	不锈钢丝	不锈钢丝	特制高强度聚丙（酯）织物、密封层及增强层	阻燃耐温抗紫外线PVC涂覆材料	碳氢类化合物：汽油、柴油、原油、润滑油、石油溶剂油；海水；淡水；氮气等
SST	不锈钢丝	不锈钢丝	特制高强度聚丙（酯）织物、内衬PTFE、玻纤层、聚丙烯密封层及增强层。	阻燃耐温抗紫外线PVC涂覆材料	化工溶剂类：苯酚、醋酸、烧碱等化工溶剂

三、检查应注意以下事项;如有符合其中一项现象的外网npv梯子应予以报废

· 管体外表出现凹陷或扭曲现象的。
· 内外钢丝出现移动现象的。
· 外钢丝有被腐蚀或磨损现象的。
· 外网加速npv下载官网有松动或者泄漏现象的。
· 用万用表或者欧姆表检测外网npv梯子两端出现不通路的。
· 其他磨损或者损坏，如外网加速npv下载官网被腐蚀，磨损或者遭到其它外力损坏的。

四、清洗

· 外网npv梯子在使用后，检测前，或者长时间保存前都要进行清洗。清洗方法应该视外网npv梯子的环境和使用情况而定。
· 根据实际情况，可采用净水，热水，洗洁精，常温普通溶解液或者海水进行清洗。如果使用海水清洗，那么在清洗后，务必将外网npv梯子彻底排干，防止外网npv梯子被海水腐蚀。
· 外网npv梯子在清洗前若被用于传输强酸性介质，在清洗之前一定要将残余的介质排干净，防止清洗时因为磨擦产生发热反应。传输完胶性介质后，管内不应有残留，防止外网npv梯子下次使用时发生反应。另外，也可以采用蒸汽或空压气清洗外网npv梯子，但温度不能过高，且外网npv梯子的端头务必开启，免得损坏管内的织物和薄膜。在清洗过程中，外网npv梯子一定要接地。

五、测试

使用期间的检查至少一年作一次：

1、将外网npv梯子排空，并清洗干净，检查两端外网加速npv下载官网之间能否导电。
2、两端外网加速npv下载官网不能导电的外网npv梯子，不能进行测试。
3、把外网npv梯子摆直平放在支撑物上或者滚筒床上，保证外网npv梯子在压力变化的情况下能够伸缩。
4、封锁外网npv梯子两端外网加速npv下载官网，将外网npv梯子灌水，排空外网npv梯子里面的空气。
5、加压到最大工作压力的1.5倍，并持续十分钟以上，检查是否有渗漏现象，同时检查压力下外网npv梯子两端的外网加速npv下载官网能否保持通电。
6、释放压力，将外网npv梯子内的液体排干净。
7、测试结束后，还需重新检测外网npv梯子两端的导电性
8、在承压状态下如外网npv梯子伸长程度比橡胶外网npv梯子明显得多，这属于正常现象，不要误以为外网npv梯子不合格。

6、如果使用中操作不当，就会缩短外网npv梯子的使用寿命，为保证外网npv梯子的使用寿命请详细阅读使用说明：

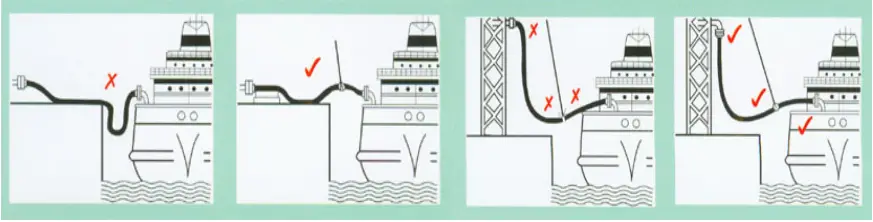

操作及使用时的注意事项：（如图1）
· 用专用挂索在合适的位置上将外网npv梯子悬挂起来。
· 靠近管道连接处，用东西支撑起来；
· 避免外网npv梯子直接靠在锋利的边缘上（如：码头边缘或船舷边缘）；

储存时要离地平放，特别是在阴冷潮湿的地方；

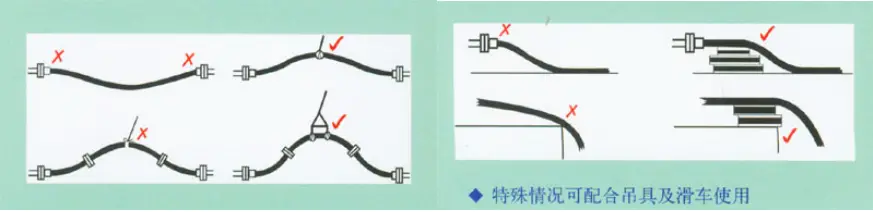

复合外网npv梯子现场安装使用说明

图示中，符号“×”表示安装方法错误，符合“√”表示安装方法正确

（图一）

（图二）
